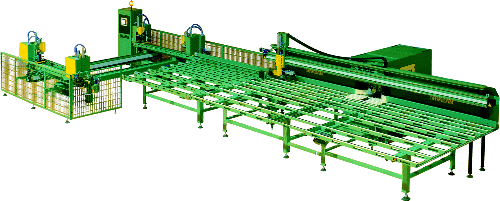

автоматизированная линия KABAN FA-1000 для сварки и зачистки швов ПВХ-конструкций

Описание линии KABAN FA-1000:

Автоматическая линия KABAN FA-1000 предназначена для производства окон из ПВХ-профиля.

В составе автоматической линии KABAN FA-1000 четыре станка:

1. четырёхголовочная сварочная машина: KABAN BD-2010
2. станция остывания: KABAN CE-3010
3. четырёхосный зачистной станок с ЧПУ: KABAN CD-4050
4. поворотный робот: KABAN CE-3000

Стадии производства окон из ПВХ:

1. сварка четырех углов ПВХ-профиля одновременно
2. перемещение транспортёром сваренных рам на станцию остывания
3. полное остывание профиля на станции остывания, высокое качество сварки
4. перемещение транспортёром остывших рам в точку захвата роботом
5. захват и подача рам роботом зачистному станку с ЧПУ
6. перемещение конструкции роботом для поочерёдной зачистки углов
7. подача конструкций с зачищенными углами в зону съёма оператором

Преимущества автоматической линии KABAN FA-1000 по производству окон из ПВХ-профиля

• автоматическая зачистка углов ускоряет производство ПВХ окон
• стандартное и повышенное качество зачистки углов окон из ПВХ
• высокотехнологичное производство стандартных ПВХ-окон
• стандартное время изготовления конструкций ПВХ-окон
• простота планирования производства окон из ПВХ
• обслуживание автоматизированной линии одним оператором
• преимущества перед аналогами по:
• производительности
• качеству изготовления элементов окон из ПВХ-профиля
• времени производства окон из ПВХ

Характеристики автоматической линии KABAN FA-1000:

• средняя производительность:
• 250 оконных рам за 8 часов
• 750 оконных рам за 24 часа
• максимальные размеры оконных рам:
• сварка: 3300×2510
• сварка и зачистка: 3000×2510
• переносная сенсорная контрольная панель
• автораспознавание профиля, 1200 единиц памяти
• автоматическая система смазки с контролем количества масла
• практичная система подстройки под вид профиля:
• белый профиль
• ламинированный профиль
• оригинальная рельсовая система поворотного робота
• автоматический разворот больших рам
• быстрое переключения режимами зачистки:
• автоматический режим зачистки
• ручной режим зачистки
• высокое качество зачистки (патентованные ножи компании «KABAN»)

Технические характеристики линии KABAN FA-1000:

• рабочее напряжение: 380 В 3L-N-PE
• рабочая частота: 50/60 Гц
• потребляемая мощность: 5,05+0,75+0,55+9,35 кВт
• рабочее давление: 6-8 бар
• расход сжатого воздуха: 86+9+62 л/цикл
• размеры автоматизированной линии:
• длина: 13590 мм
• ширина: 5840 мм
• высота: 2710 мм
• вес автоматизированной линии: 5390 кг
• мощность двигателя:
• 1×2,0 Квт
• 7×0,75 Квт
• 4×0,55 (+0,25) Квт
• обороты двигателя: 2820 об./мин
• обороты диска: 6890 об./мин
• размеры диска:
• внешний ø: 200 мм
• внутренний ø: 32 мм
• толщина: 3,0 мм
• количество зубьев диска: 64 шт.
• размеры зачищаемого профиля ^*:
• a до 130 мм
• h 40-120 мм
