линии KABAN SB-3010 и SB-3020 для резки и обработки оконного профиля

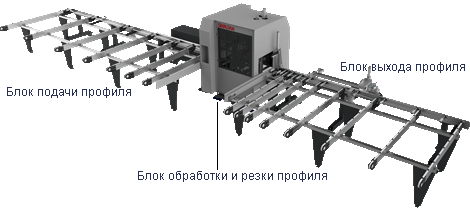

Описание линии KABAN SB-3010 (SB-3020):
Линии KABAN SB-3010 и KABAN SB-3020 предназначены для резки и фрезерования оконного профиля. Линии как и другое оконное оборудование КАБАН отличаются надёжностью и функциональностью.
Резка оконного профиля осуществляется с высокой точностью и качеством реза.

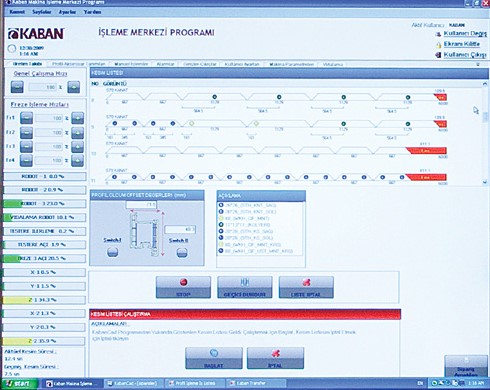

Контрольная панель
- лёгкая настройка параметров
- удобная и гибкая система програмирования совместима со всеми программами оптимизации
- алгоритм работы основан на принципе: минимум отходов при максимуме производительности
- автоматическая оптимизация резки позволяет использовать отходы
- возможность формирования различных конфигураций из профиля и фурнитуры, обеспечивает нужную оптимизацию
- 17" LCD-монитор
- USB-вход

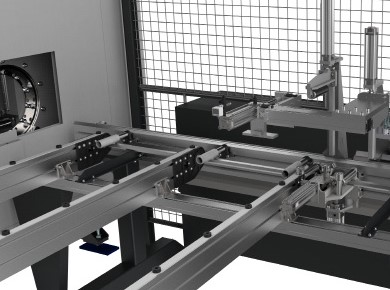

Блок подачи профиля
- подача на конвейер до 9 хлыстов профиля
- возможность увеличения количества подаваемых хлыстов
- подача, позиционирование и автоматическое распознание профиля
- длина хлыста от 850 мм до 6 500 мм
- автоматическое измерение длины профиля
- функция обработки бесконечной длины
- система предупреждения, исключающая ошибочную подачу профиля

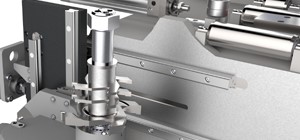

Блок обработки профиля линии SB-3010:
- фрезерование профиля в горизонтальной плоскости
- фрезерование профиля под промежуточными углами 0–330° с погрешностью 0,01°

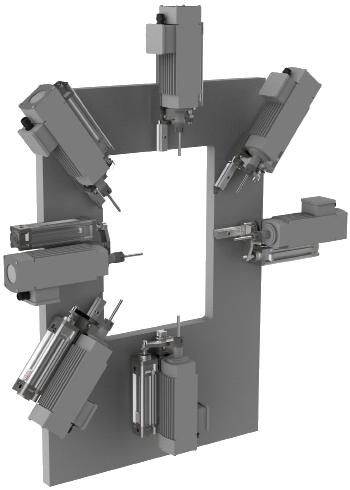

Блок обработки профиля линии SB-3020:
- 7 фрезерных блоков обеспечивают фрезерование:
- в горизонтальной плоскости
- и под промежуточными углами: 0, 45, 90, 135, 180, 225 и 270°

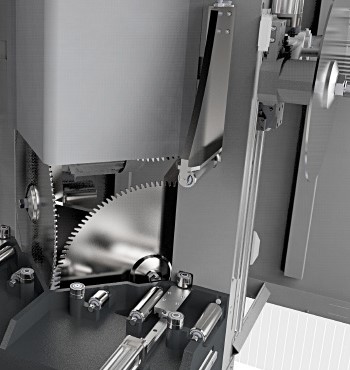

Блок распила профиля линии SB-3010:
- 3 пильных диска для резки профиля под углами 45 и 90°
Блок распила профиля линии SB-3020:
- резка профиля пильным диском под промежуточными углами 22,5 – 157,5°
Блок выхода профиля
- робот переносит нарезанные заготовки по конвейеру выхода в зону выгрузки
- оператор наклеивает на заготовки этикетки с данными для следующих этапов производства
Стандартная оснастка линии KABAN SB-3010 (SB-3020):
- система автоматической смазки
- система напоминания о необходимости периодического осмотра
Дополнительная оснастка линий KABAN SB-3010 и SB-3020:
- KABAN PTR-200 – приспособление (тележка) для перевозки заготовок
- KABAN OK-100 – блок фрезеровки торцов двух импостов
Технические характеристики линий KABAN SB-3010 и SB-3020:
- Электропитание
- рабочее напряжение: 400 В 3L-N-PE
- рабочая частота: 50/60 Гц
- потребляемая мощность: 11 кВт

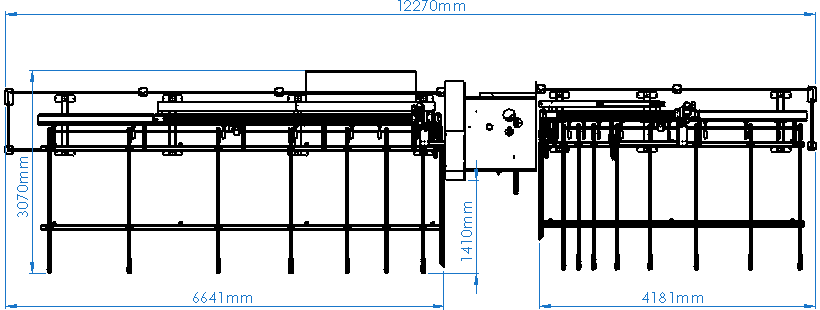

- Габариты линии
- длина: 12 270 мм
- ширина: 3 070 мм
- высота: 2 190 мм
- Размеры профиля
- ширина: 135 мм
- высота: 180 мм
- Оси
- электродвигатель фрезы: 0,75 кВт, 1 800 об/мин
- угол фрезы: 0,75 кВт
- серводвигатель оси Y: 0,4 кВт
- серводвигатель оси Z: 0,4 кВт
- скорость Rapid: 30/60/da
- Блок подачи профиля
- подающий робот: 11,5 кВт, 277,6 м/мин
- конвейер: 0,75 кВт
- Блок резки
- электродвигатель пилы: 1,5 кВт, 2 850 об/мин
- диаметры пильных дисков: 2×500 мм, 1×400 мм
- распил Z: 0,75 кВт
- Блок выхода
- электродвигатель: 1 кВт, 2 000 об/мин
- конвейер: 0,75 кВт
- Программное обеспечение
- KabanTransfer
- Windows-7
- Передача данных
- Ethernet
- USB
