копировально-фрезерный станок MEPAL PTX-500S

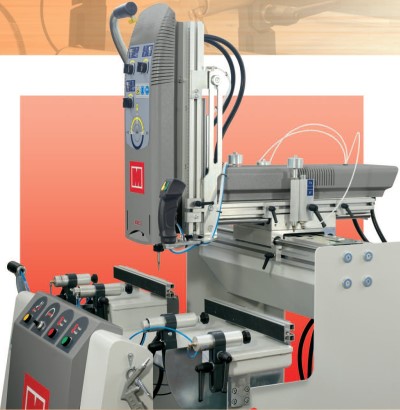

Копировально-фрезерный станок MEPAL PTX-500S предназначен для обработки по трём осям заготовок из алюминия, инокса, нержавеющей стали.

Особенности станка:

• пневматический поворотный стол
• четыре пневматических горизонтальных прижима

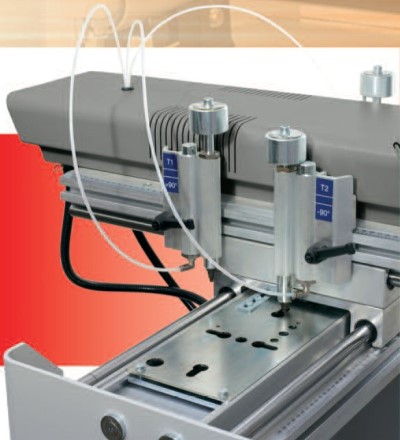

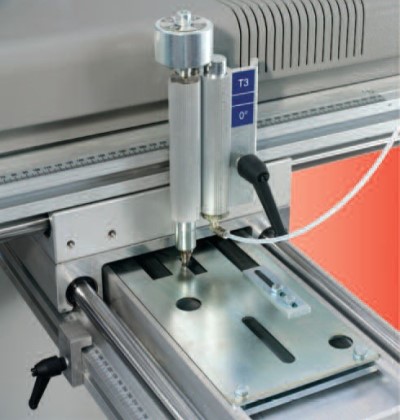

• три пневматических щупа, трёх диаметров: 5, 8 и 10 мм
• быстрое и лёгкое позиционирование щупов
• скорость шпинделя регулируется инвертором и потенциометром
• трёхфазный электродвигатель
• система автоматической смазки

Технические характеристики:

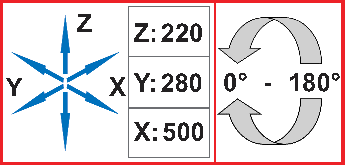

• размеры обрабатываемых заготовок: 440×250×200 мм

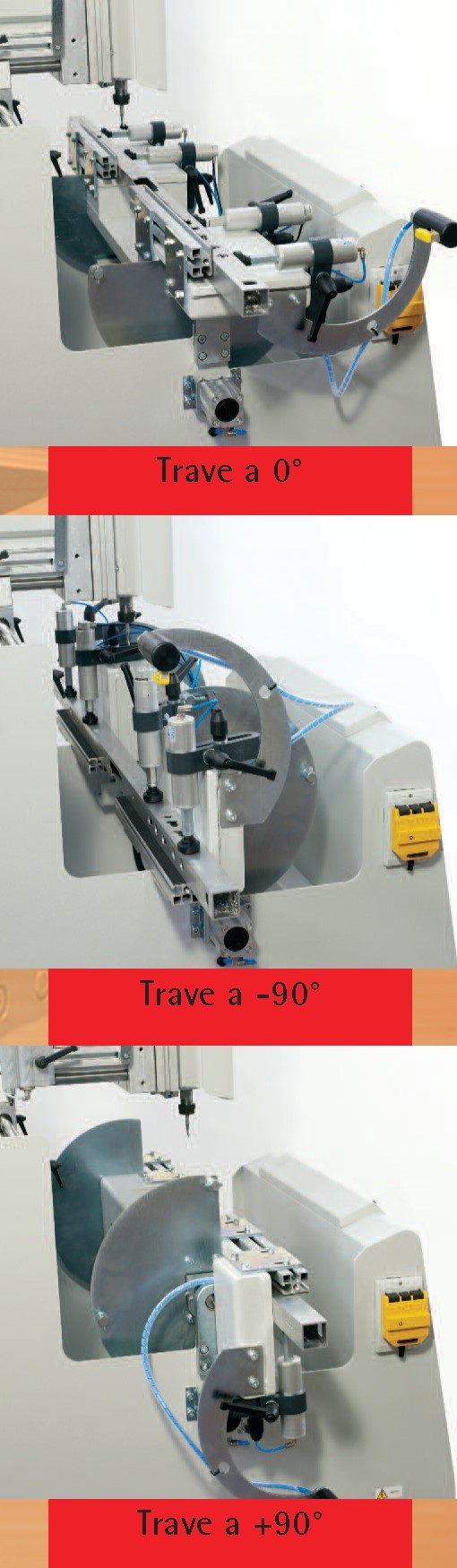

• возможные положения поворотного стола:
• три фиксированных положения: -90, 0 и +90°
• произвольные промежуточные положения
• параметры электродвигателя:
• напряжение: 380 В
• частота: 50 Гц
• мощность: 1,5 КВт
• скорость шпинделя:
• min: 2 800 об./мин
• max: 12 000 об./мин
• рабочее давление: 7 бар
• габариты станка:
• длина: 1 200 мм
• ширина: 1 200 мм
• высота: 1 600 мм
• вес станка: 250 кг

Стандартная поставка:

• комплект пневматических прижимов
• фреза Ø8 мм
• система автоматического распыления охлаждающей жидкости
• комплект ручных стопоров
• шаблон для стандартной обработки
• воздушный фильтр
• пневматический пистолет
• комплект сервисных ключей

Опциональная поставка:

• цифровой указатель с выводом данных на экран
• фреза Ø10 мм
• дополнительный шаблон
• канистра c охлаждающей жидкостью (эмульгированное масло, 20 л)

Виды фрезеруемых отверстий:

Сверление и фрезерование простых и овальных отверстий, фрезерование отвестий под цилиндр замка и других фигурных отверстий

Фрезерование прямоугольных отверстий и фрезерование U-образных отверстий
